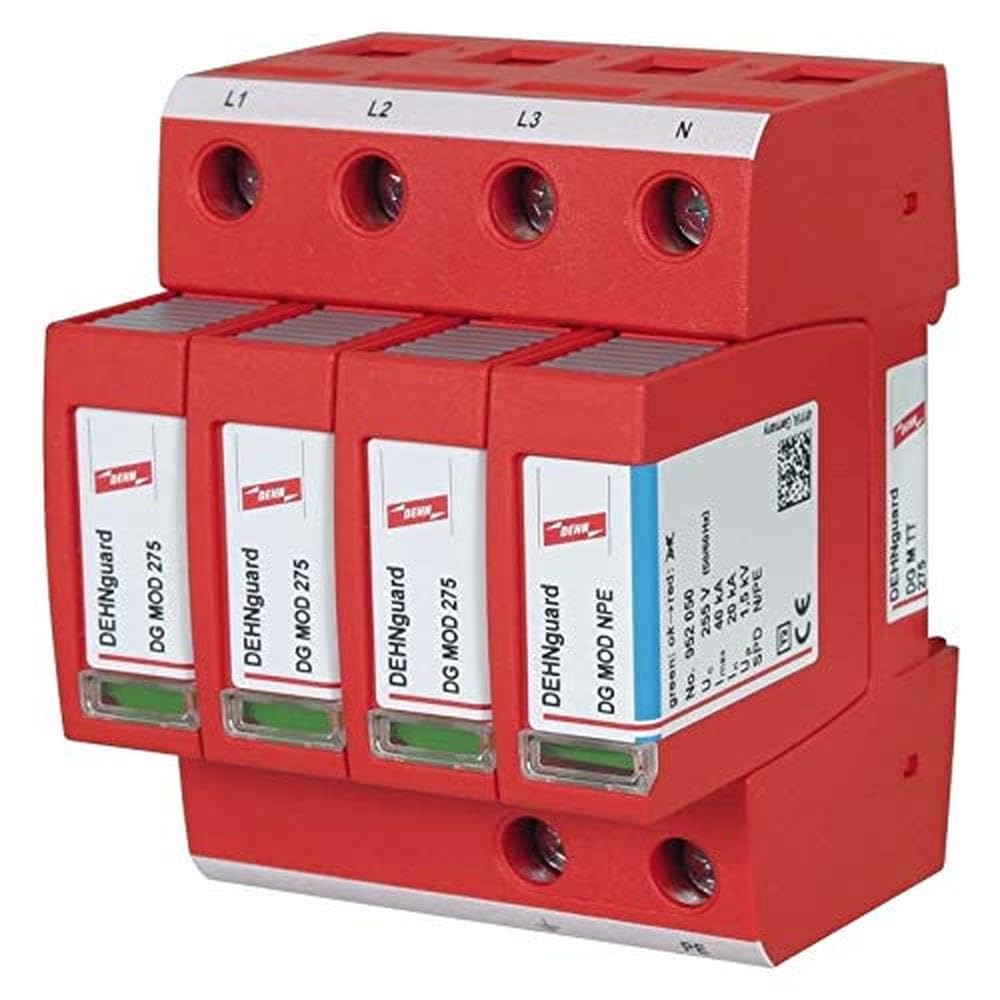

Dehn 952310 - Surge Discharger DG-M-TT-275

• For use in the flash protection zone concept at interfaces 0B- 1 and above
• Suitable for Thermo-Dynamik-Control
• Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen
• High device safety thanks to arrester monitoring with thermo-dynamic control
• Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen
• Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher
• Product features: ready-to-connect complete unit consisting of base part and plugged protection modules. Energy coordinated within the Red/Line product family. High dissipation capacity thanks to powerful zinc oxide varistors/spark gaps. High device safety thanks to arrester monitoring "Thermo-dynamic control". Easy tool-free protection module change thanks to module locking system with module release button. Vibration and shock tested according to EN 60 0 068-2With telecommunications contact: no. Technical

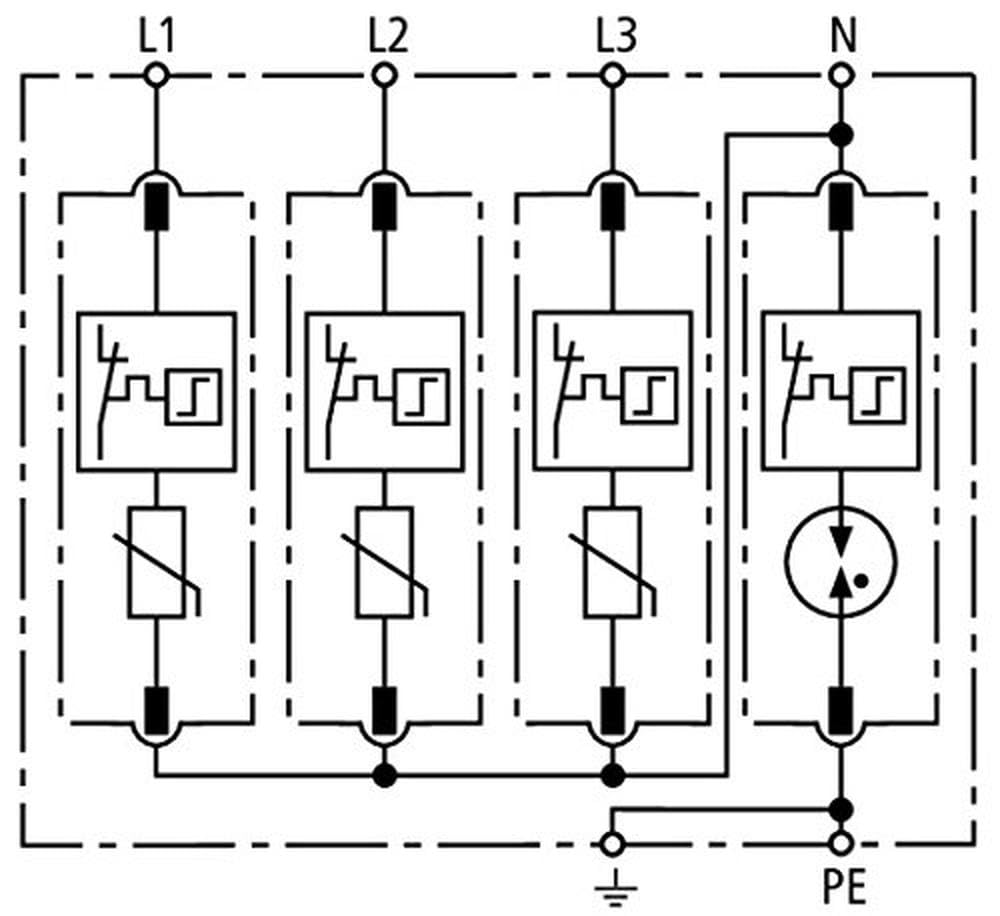

Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Therefore, thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher. Produktmerkmale The best combination of the basisteil und gesteckten Schutzmodulen Energetisch koordiniert innerhalb der Red/Line-Produktfamilie Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken Hohe Gerätesicherheit durch Thermo-Dynamik-Control Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste Vibrations- und schockgeprüft nach EN 60068-2 Mit Fernmeldekontakt Nein Technische Daten: Typ: DG M TT 275 Art.-Nr. : 952 310 SPD nach EN 61643-11 / ... IEC 61643-11: Typ 2 / Class II Nennspannung AC (UN): 230 / 400 V (50 / 60 Hz) Höchste Dauerspannung AC [L-N] (UC): 275 V (50 / 60 Hz) Höchste Dauerspannung AC [N-PE] (UC): 255 V (50 / 60 Hz) Nennableitstoßstrom (8/20 µs) (In): 20 kA Max. Ableitstoßstrom (8/20 µs) (Imax): 40 kA Blitzstoßstrom (10/350 µs) [N-PE] (Iimp): 12 kA Schutzpegel [L-N] / [N-PE] (UP): ? 1.5 / ? 1.5 kV Schutzpegel [L-N] / [N-PE] bei 5 kA (UP): ? 1 / ? 1.5 kV Folgestromlöschfähigkeit [N-PE] (Ifi): 100 Aeff Ansprechzeit [L-N] (tA): ? 25 N Ansprechzeit [N-PE] (tA): ? 100 ns Max. Netzseitiger User: 125 A gG Kurzschlussfestigkeit bei max. Netzseitigem Überstromschutz (ISCCR): 50 kAeff TOV-Spannung [L-N] (UT) ? Charakteristik: 335 V / 5 sec. ? Festigkeit TOV-Spannung [L-N] (UT) ? Charakteristik: 440 V / 120 min. ? Sicherer Ausfall
